Konektor tipa ferule-, kao široko korištena mehanička komponenta za povezivanje u poljima kao što su nafta, hemijsko inženjerstvo, metalurgija, energetika, poluvodiči i farmaceutski proizvodi, ima odlične performanse zaptivanja, otpornost na koroziju i visok-tolerantnost pritiska, što ga čini osnovnom komponentom za cevovodne veze. Međutim, potpuna realizacija njegovih performansi u velikoj mjeri ovisi o pravilnoj instalaciji i održavanju. Ovaj članak će sistematski razraditi ključne mjere predostrožnosti koje treba poduzeti tokom upotrebe konektora tipa ferule- iz pet dimenzija: odabir materijala, specifikacije ugradnje, kontrola okoline, operativne zabrane i upravljanje održavanjem.

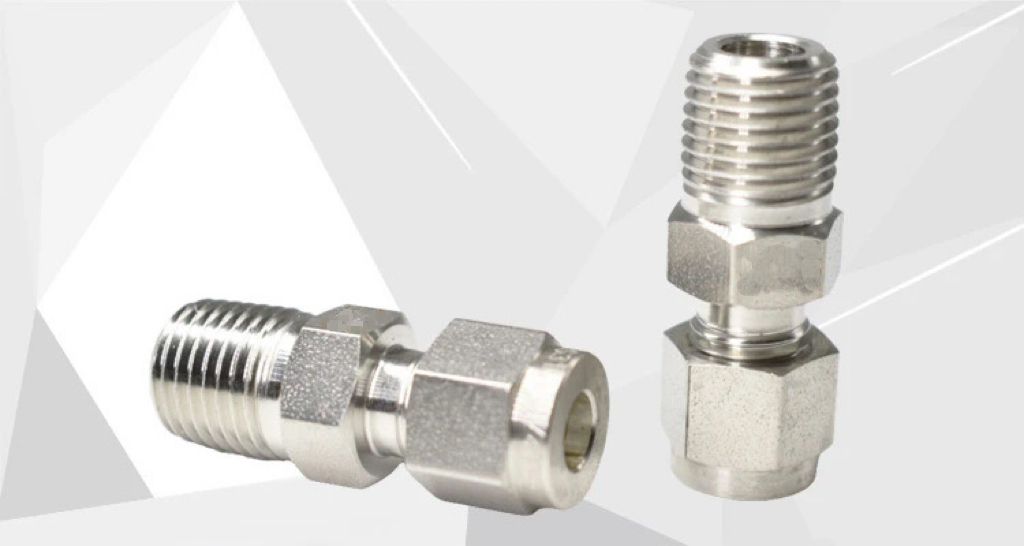

I. Izbor materijala i kompatibilnost: osiguravanje pouzdanosti temelja
1. Usklađivanje materijala cijevi i materijala spojeva
Performanse brtvljenja spoja tipa utičnice- zavise od rezanja i ugriza ruba nastavke u materijal cijevi. Stoga materijal cijevi mora biti kompatibilan s dizajnom spoja. Na primjer, za spoj utičnice od nehrđajućeg čelika potrebna je 20# precizno-izvučena bešavna čelična cijev, koja ima umjerenu površinsku tvrdoću, što olakšava ugradnju unutrašnje ivice utičnice kako bi se formirao žljeb u obliku prstena-za zaptivanje. Ako se koriste materijali za cijevi visoke tvrdoće (kao što je kaljeni čelik), to može uzrokovati habanje ruba nastavke ili neuspjeh urezivanja; dok mekani materijali cijevi (kao što su bakarne cijevi) mogu dovesti do kvara zaptivanja zbog prevelike deformacije.
2. Kontrola preciznosti obrade materijala cijevi
Krajnja strana cijevi mora biti ravna i bez neravnina, s tolerancijom kuta ne većom od 0,5 stepeni kako bi se osigurala koaksijalnost s tijelom spoja. Ako je krajnja strana nagnuta ili ima neravnine, to može uzrokovati neravnomjernu silu na utičnicu, što rezultira bočnim curenjem. Osim toga, kada je cijev savijena, treba rezervirati dovoljan ravan dio (obično tri puta duži od matice) kako bi se izbjeglo naprezanje savijanja koje utječe na brtvu.
3. Kompatibilnost medija za zaštitu okoliša
Materijal spoja tipa utičnice- (kao što je nerđajući čelik 304, 316L) mora biti kompatibilan sa medijumom koji se transportuje. Na primjer, u proizvodnji poluprovodnika, spojevi PFA ravnog tipa-utičnice- se široko koriste zbog svoje jake otpornosti na koroziju i niskih karakteristika ispiranja za transport hemikalija visoke - čistoće; dok se u prehrambenoj industriji moraju odabrati materijali koji su u skladu sa standardima FDA kako bi se izbjegla migracija štetnih tvari.

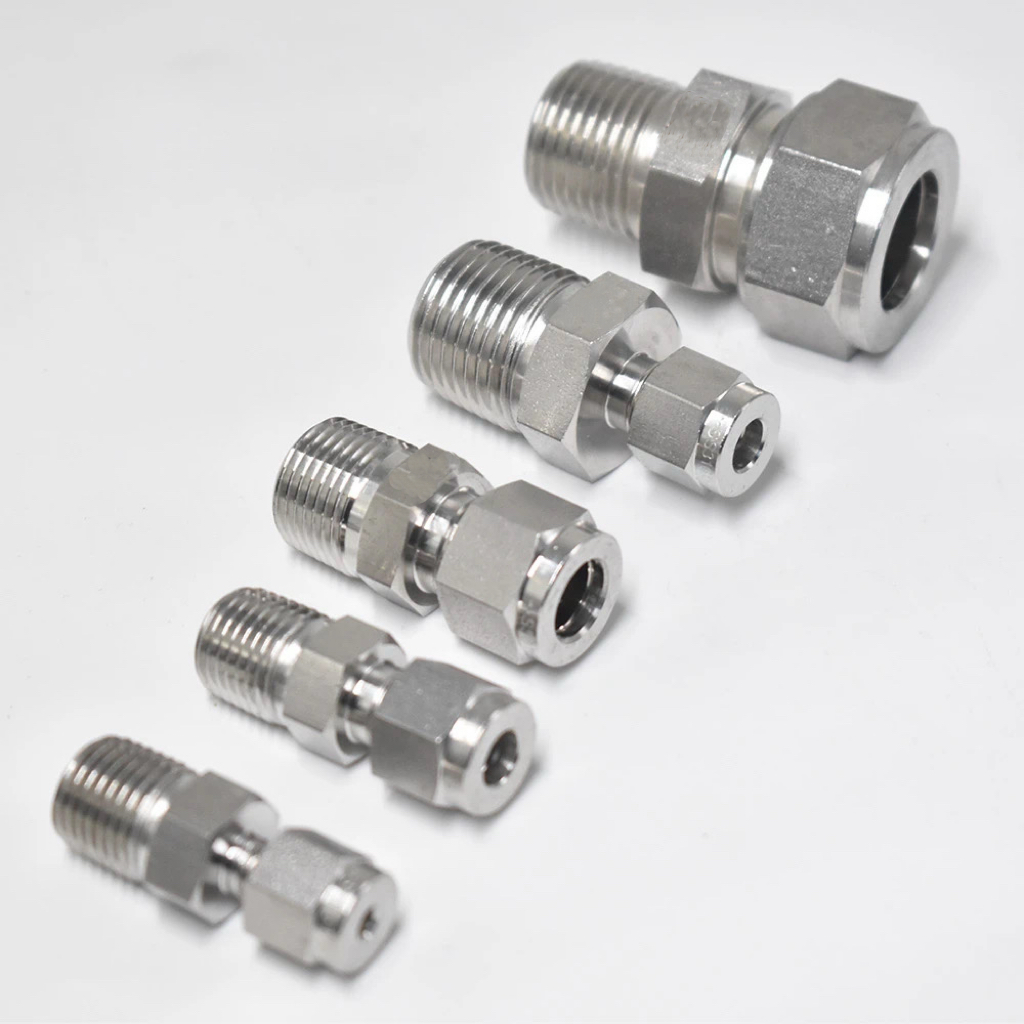

II. Specifikacije za instalaciju: Detalji određuju učinak brtvljenja
1. Odvajanje pred-montaže i završne instalacije
Ugradnja spojeva tipa čaura{0}} zahtijeva dva koraka:Pred-montaža: Umetnite maticu i čahuru u cijev, umetnite ih u tijelo spoja, a zatim zategnite maticu rukom dok se ne dostigne tačka pritiska (tačka promjene momenta). Zatim ga zategnite za 1/2 okretaja. U ovom trenutku potrebno je provjeriti da li je rezna ivica čahure ravnomjerno uvučena u zid cijevi i da li se čahura može lagano rotirati, ali bez aksijalnog pomaka.
Završna instalacija:Ponovite korake pred{0}}sastavljanja u stvarnom cjevovodu, ali moment zatezanja treba podesiti prema promjeru cijevi (na primjer, za rukav od 6-10 mm, obrtni moment bi trebao biti 64-115 N·m). Ako se za predmontažu i završnu montažu koriste različiti tipovi spojnih tijela, to može uzrokovati razliku u dubini konusnog otvora, što može rezultirati curenjem.
2. Koaksijalnost i kontrola aksijalne sile
Prilikom ugradnje potrebno je osigurati da su cijev i spojno tijelo koaksijalni, a ugao odstupanja treba da bude manji od 1 stepen. Ako je odstupanje preveliko, rezna ivica čahure možda neće moći ravnomjerno zarezati u zid cijevi, što rezultira kvarom zaptivanja. Osim toga, izbjegavajte direktnu primjenu krutih spojeva (kao što je zavarivanje) na spoj i koristite fleksibilni prijelaz crijeva za apsorbiranje vibracija i naprezanja toplinskog širenja.
3. Smjer navoja i usklađivanje s rotirajućom opremom
U rotirajućoj opremi (kao što su bubnjevi), smjer unutrašnjeg i vanjskog navoja cijevi moraju biti u skladu sa smjerom rotacije, a prečnik šipke treba biti manji od ne-otvora koji se ne rotira za 2 mm kako bi se spriječilo olabavljenje čahure zbog prevelikog trenja. Na primjer, u dovodnoj cijevi spremnika za miješanje kemikalija, ako je smjer navoja suprotan smjeru miješanja, to može uzrokovati postupno popuštanje spoja tokom dugog perioda rada.

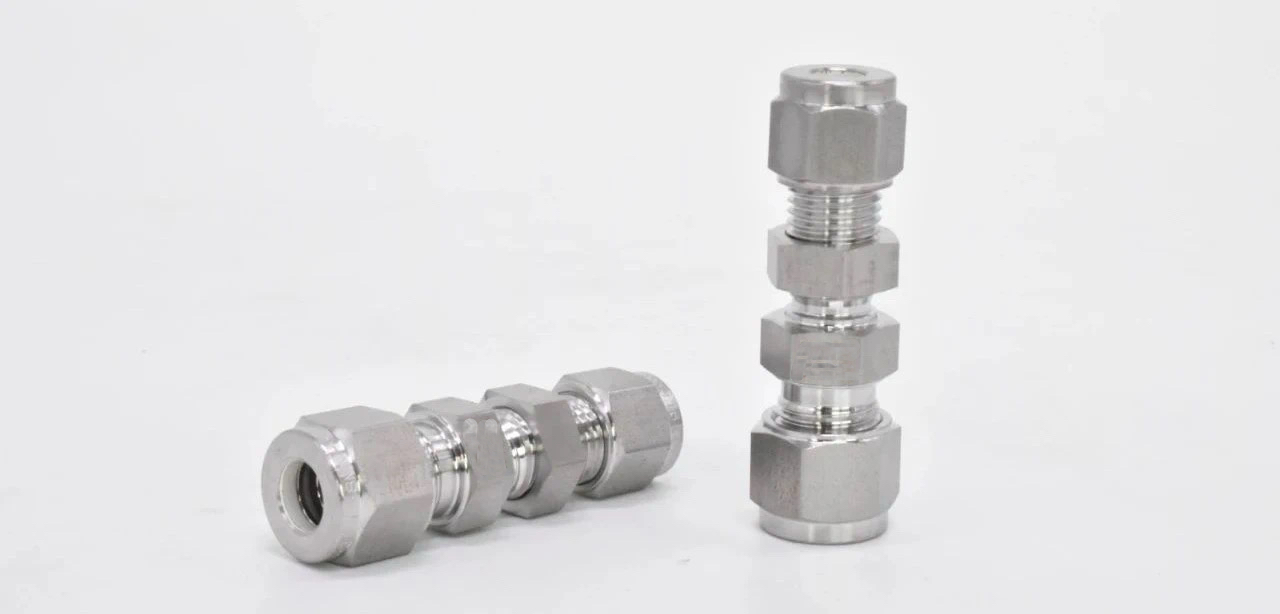

III. Kontrola životne sredine: izbegavanje potencijalnih rizika
1. Za sprečavanje kontaminacije nečistoćama
konektor tipa utičnice- zahtijeva izuzetno visoku čistoću. Sitne čestice (kao što su zrnca pijeska, metalne strugotine) mogu se ugraditi u površinu za zaptivanje, uzrokujući curenje. Stoga, prije ugradnje, unutrašnji dio materijala cijevi treba ispuhati zrakom pod visokim-pritiskom, a na oba kraja konektora treba dodati slijepe ploče kako bi se spriječila kontaminacija transporta. U proizvodnji poluprovodnika, potrebna je čak i instalacija u ultra-čistoj prostoriji kako bi se izbjegla kontaminacija česticama prašine u zraku.
2. Za sprečavanje mehaničkih oštećenja
treba izbegavati da se konektor udari tokom transporta i skladištenja. Posebno treba izbjegavati reznu ivicu utičnice i konusnu površinu tijela konektora. Na gradilištu, konektor treba uredno postaviti na pragove kako bi se izbjeglo nagazanje ili lomljenje komponenti kao što su drenažni otvor i priključak za ubrizgavanje masti. Na primjer, hemijsko poduzeće je jednom izazvalo lom otvora za ubrizgavanje masti zbog neurednog slaganja konektora, što je na kraju rezultiralo nesrećom curenja zaptivača.
3. Da biste spriječili koroziju i upravljanje podmazivanjem:
U vlažnim ili korozivnim sredinama, integritet površinskog premaza konektora treba redovno provjeravati i na vrijeme nanositi boju protiv rđe. Osim toga, prije ugradnje, na navoje i reznu ivicu utičnice treba nanijeti mast za podmazivanje (kao što je molibden disulfid) kako bi se smanjilo trenje i spriječilo oštećenje brtvene površine toplinom zavarivanja. Međutim, treba imati na umu da mast za podmazivanje mora biti kompatibilna sa medijumom kako bi se izbjegla kontaminacija sistema.

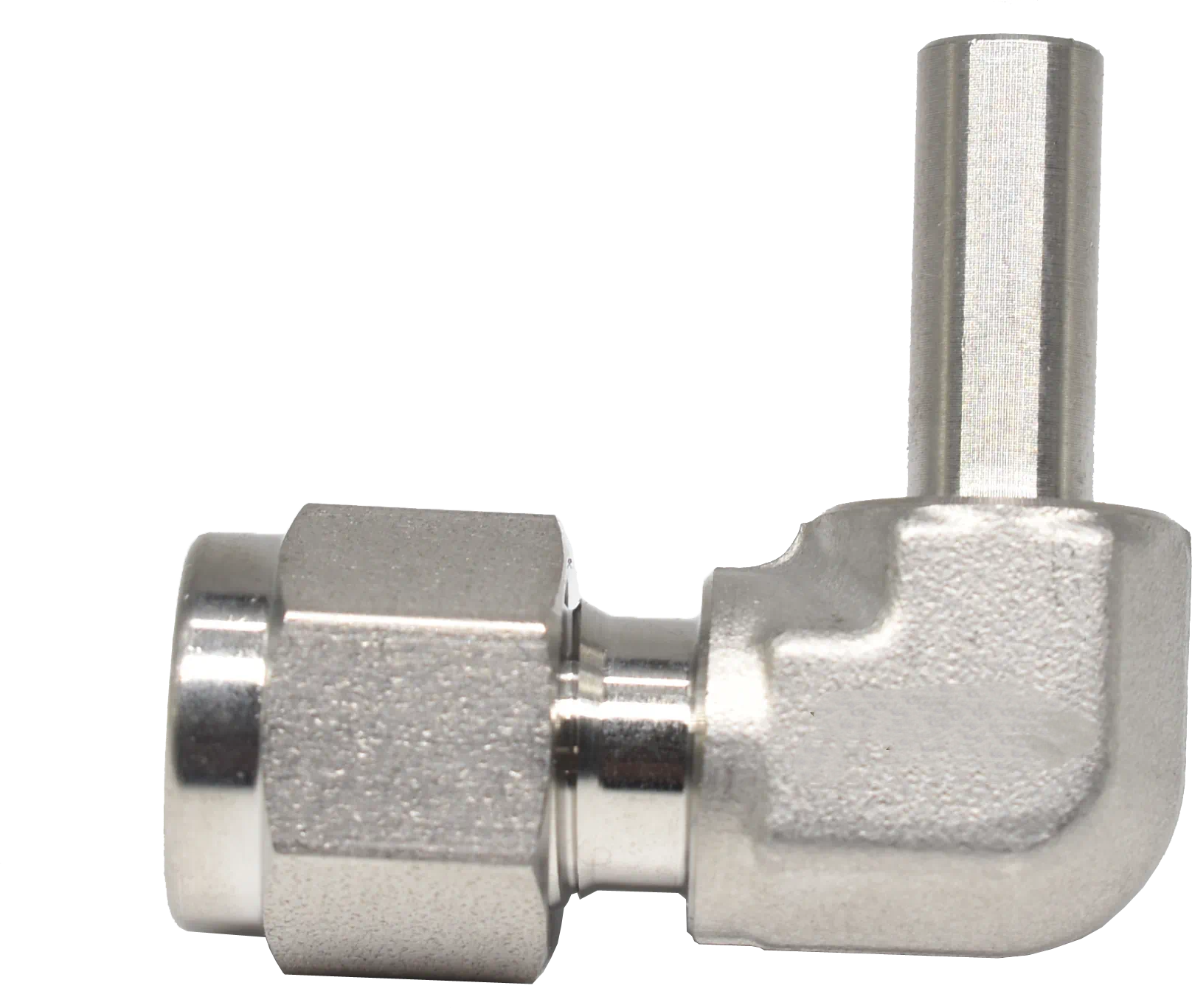

IV. Operativne zabrane: Izbjegnite uobičajene nesporazume
1. Zabrana upotrebe zaptivača Neki korisnici, u pokušaju da poboljšaju performanse zaptivanja, nanose zaptivač na površinu adaptera. Međutim, zaptivač može biti ispran u sistem od strane tečnosti, blokirajući rupe za prigušivanje ili ventil. Na primjer, u hidrauličkom sistemu, čestice zaptivača su nekada uzrokovale da hidraulični cilindar određenog preduzeća radi sporo, što je na kraju zahtevalo zamenu celog sistema.
2. Zabrana ponovne upotrebe adaptera nakon višestrukih rastavljanja Iako adapter podržava višestruko rastavljanje, potrebno je osigurati da dijelovi budu neoštećeni i čisti. Ako je rub adaptera istrošen ili je površina cijevi izgrebana, ponovna upotreba može dovesti do kvara zaptivanja. Jedno farmaceutsko poduzeće je jednom izazvalo curenje u cjevovodu za isporuku lijekova zbog ponovne upotrebe starih adaptera, što je rezultiralo proizvodom
3. Zabrana rada izvan granica pritiska ili temperature Nominalni pritisak i temperaturni opseg adaptera moraju striktno pratiti parametre projekta. Na primjer, adapter od nehrđajućeg čelika 316L može izdržati pritisak od 40 MPa i temperaturu od 450 stepeni. Međutim, ako radi iznad kritičnog tlaka u transportnom sistemu CO2, može uzrokovati deformaciju i kvar elastičnosti adaptera, što dovodi do katastrofalnog curenja.

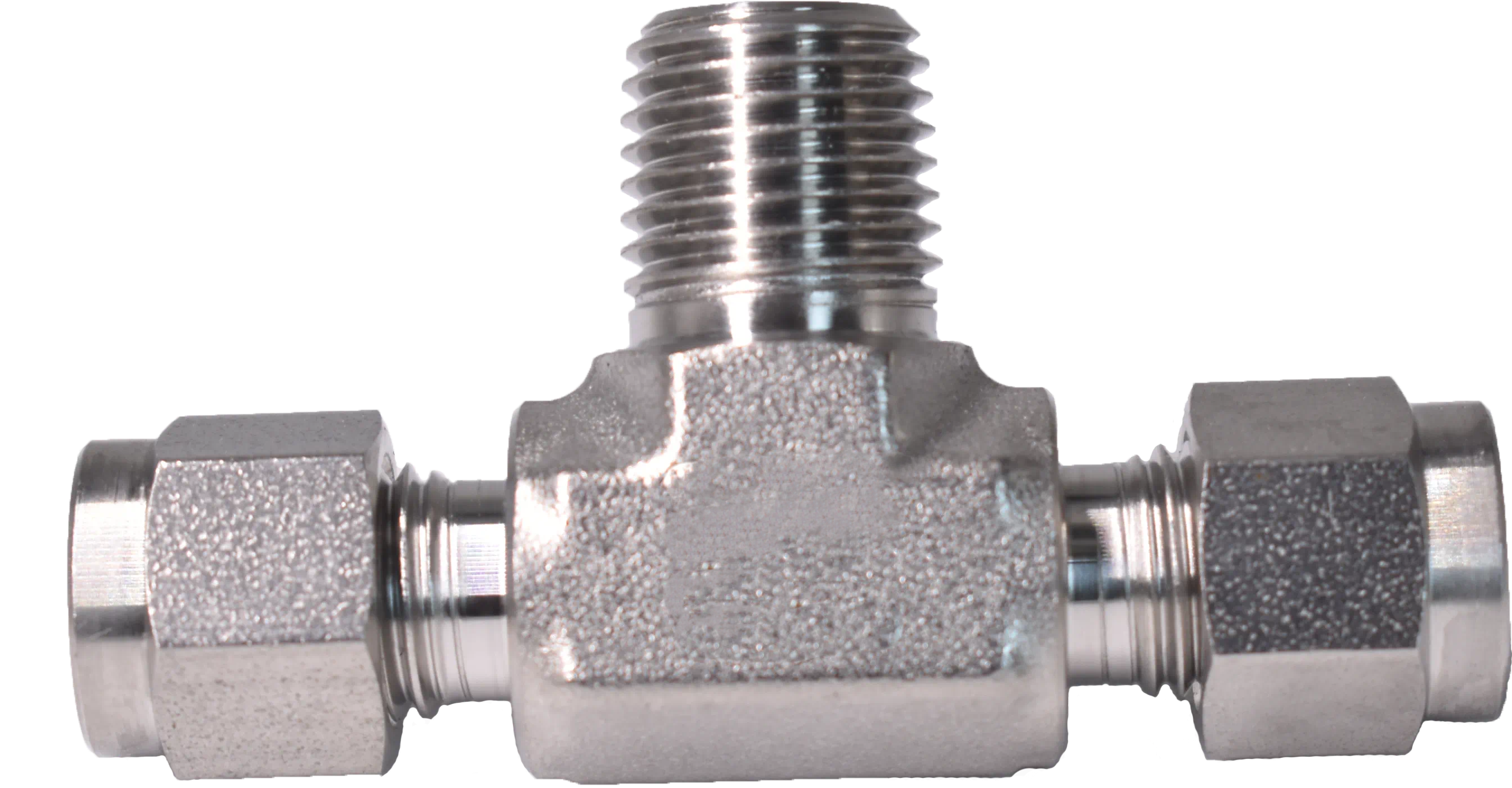

V. Održavanje i upravljanje: Produženje radnog vijeka
1. Preporuka za ispitivanje pritiska:Predlaže se da se vrše testovi pritiska na spojevima tipa ferule- svakih 6 mjeseci (obično 1,5 puta veći od radnog pritiska) kako bi se provjerilo ima li curenja. U hemijskoj industriji, jedno preduzeće je unapred otkrilo mikro{4}}propuštanje spojeva kroz redovne testove, izbegavajući nesreće difuzije toksičnog gasa.
2. Praćenje vibracija i naprezanja:U slučajevima sa čestim vibracijama (kao što je izlazni cevovod pumpe), treba instalirati senzore vibracija kako bi se pratilo pomeranje spojeva i na vreme prilagodila noseća konstrukcija. Na primjer, nakon dodavanja držača za amortizaciju{1}}u naftovodu za podmazivanje parnih turbina određenog elektroenergetskog preduzeća, vijek trajanja ferulnih spojeva je produžen sa 2 godine na 5 godina.
3. Upravljanje evidencijom i sljedivosti:Uspostavite instalacijsku datoteku za spojeve, zabilježite prečnik cijevi, materijal, datum ugradnje i rezultate tlačnih ispitivanja kako biste olakšali praćenje problema. Poluprovodnička kompanija je poboljšala stopu curenja spojeva sa 0,3% na 0,05% putem digitalnog sistema upravljanja, značajno poboljšavši stabilnost proizvodnje.

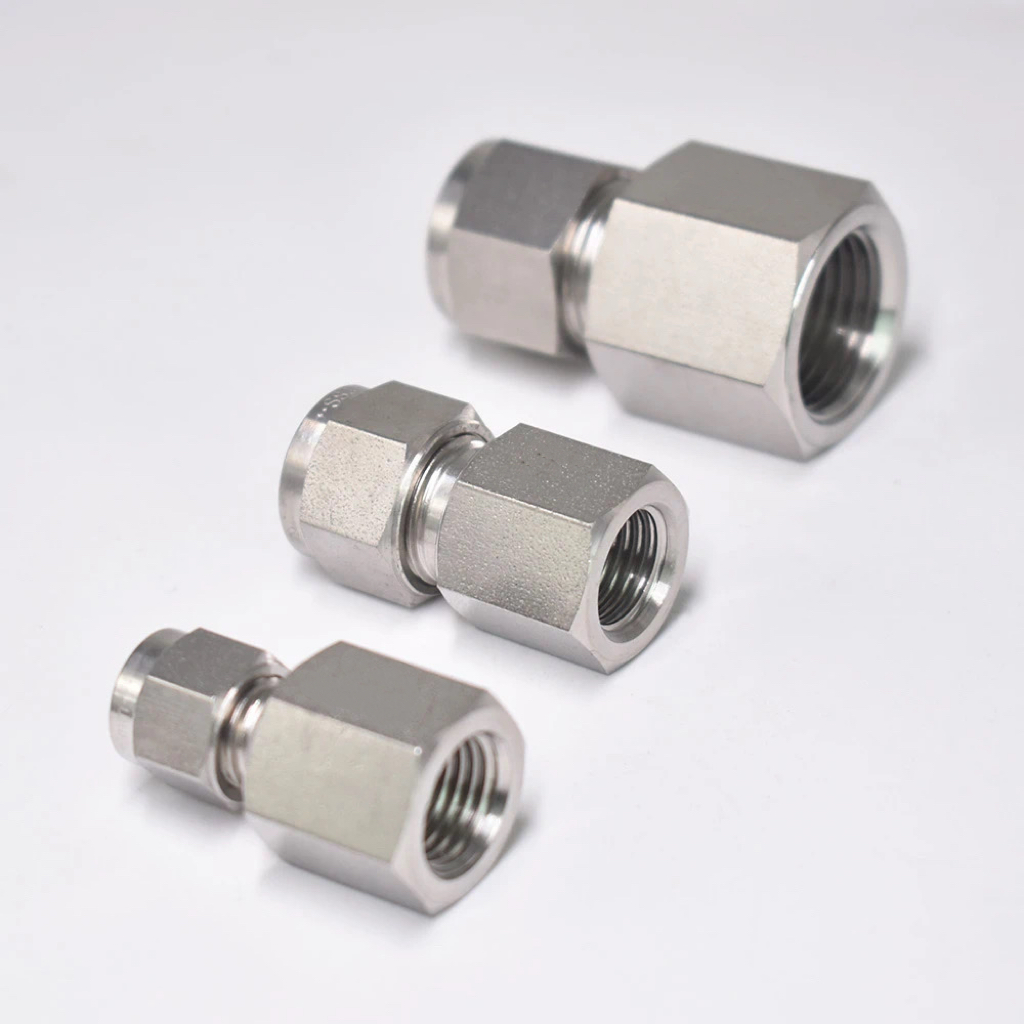

Zaključak
Pouzdanost spoja tipa - zavisi od cijelog lanca kontrole od odabira materijala do upravljanja održavanjem. Strogim praćenjem specifikacija za instalaciju, kontrolom rizika po životnu sredinu, izbjegavanjem operativnih zabrana i primjenom naučnog održavanja, rizik od curenja se može značajno smanjiti i vijek trajanja spoja može biti produžen. U kontekstu Industrije 4.0, kombinovanje tehnologije Interneta stvari za postizanje-praćenja statusa zgloba u realnom vremenu će postati važan pravac za poboljšanje sigurnosti cjevovodnih sistema u budućnosti.
