Trosmjerni kuglasti ventil od mesinga ženski x ženski ključna je komponenta u mnogim sistemima za kontrolu fluida. Kao dobavljač ovih ventila, imao sam priliku da se udubim u njihove karakteristike protoka. U ovom blogu ću podijeliti neke uvide u to što protok u ovim ventilima čini jedinstvenim i kako to utiče na različite primjene.
Osnovna struktura i funkcija
Mesingani trosmjerni kuglasti ventil ženski x ženski sastoji se od mesinganog tijela, kugle s rupom u sredini i dva kraja sa ženskim navojem. Lopta se može rotirati kako bi se kontrolirao protok tekućine. Kada se rupa u kugli poravna sa ulazom i jednim od izlaza, tekućina može proći kroz nju. Rotacijom kuglice, tok se može preusmjeriti na drugi izlaz ili potpuno isključiti.
Flow Patterns
Postoje tri glavna obrasca protoka u mesinganom trosmjernom kuglastom ventilu ženski x ženski: pravolinijski, kutni tok i odvodni tok.
Pravi tok
Kod pravog protoka, lopta je postavljena tako da se rupa poravna direktno sa ulazom i jednim od izlaznih otvora. To omogućava da tekućina teče pravolinijski kroz ventil. Ovaj obrazac je idealan za aplikacije gdje je potreban kontinuirani, nesmetan protok, kao što su sistemi vodosnabdijevanja ili jednostavne aplikacije za prijenos fluida.
Angle Flow
Ugaoni protok nastaje kada se lopta rotira kako bi se tečnost usmerila pod uglom. Ovaj obrazac je koristan u aplikacijama u kojima tekućina mora promijeniti smjer, kao što je u vodovodnim sistemima gdje cijevi treba da se usmjere oko prepreka.
Diversion Flow
Diverzioni tok se koristi kada je fluid potrebno podijeliti između dva izlaza. Rotacijom lopte, dio tečnosti se može usmjeriti u jedan izlaz, dok ostatak ide u drugi. Ovaj obrazac se obično koristi u industrijskim procesima gdje različiti dijelovi sistema zahtijevaju različite količine tekućine.
Koeficijent protoka (Cv)
Koeficijent protoka, ili Cv, je mjera sposobnosti ventila da propušta tekućinu. Definira se kao broj američkih galona u minuti vode na 60°F koja će teći kroz ventil s padom tlaka od 1 psi. Viša vrijednost Cv ukazuje da ventil može proći više tekućine uz manji otpor.
Cv mesinganog trosmjernog kuglastog ventila ženski x ženski ovisi o nekoliko faktora, uključujući veličinu ventila, tip kugle (puni ili smanjeni otvor) i obrazac protoka. Ventili s punim priključkom općenito imaju veći Cv od ventila sa smanjenim priključkom jer nude manji otpor protoku.
Pad pritiska
Pad tlaka je razlika u tlaku između ulaza i izlaza ventila. To je uzrokovano otporom protoka unutar ventila. Visok pad pritiska može smanjiti efikasnost sistema i povećati potrošnju energije.
Na pad tlaka u mesinganom trosmjernom kuglastom ventilu ženski x ženski utječu brzina protoka, viskoznost fluida i unutrašnji dizajn ventila. Da biste smanjili pad tlaka, važno je odabrati pravu veličinu ventila i obrazac protoka za primjenu.
Prijave
Mesingani trosmjerni kuglasti ventili ženski x ženski koriste se u širokom spektru primjena, uključujući:
- Vodovodni sistemi: Ovi ventili se obično koriste u stambenim i poslovnim vodovodnim sistemima za kontrolu protoka vode. Mogu se koristiti za preusmjeravanje vode na različite uređaje ili za potpuno zatvaranje protoka.
- Industrijski procesi: U industrijskim okruženjima, mesingani trosmjerni kuglasti ventili se koriste za kontrolu protoka različitih fluida, kao što su kemikalije, plinovi i ulje. Često se koriste u procesima gdje je potrebna precizna kontrola protoka.
- HVAC Systems: U sistemima grijanja, ventilacije i klimatizacije (HVAC), ovi ventili se koriste za kontrolu protoka rashladnog sredstva i vode. Mogu se koristiti za regulaciju temperature i vlažnosti u zgradi.
Naša ponuda proizvoda
Kao dobavljač mesinganih trosmjernih kuglastih ventila ženski x ženski, nudimo široku paletu proizvoda koji zadovoljavaju potrebe različitih primjena. Naši ventili su izrađeni od visokokvalitetnog mesinga, koji pruža odličnu otpornost na koroziju i izdržljivost.

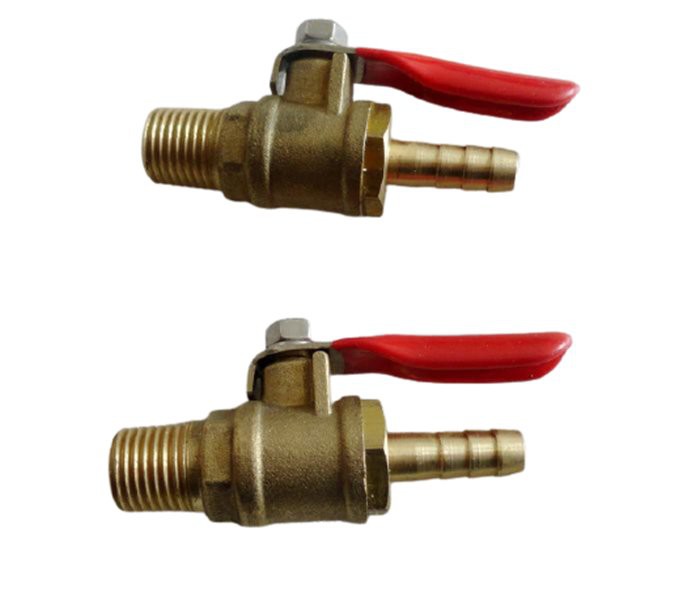

U ponudi imamo i druge vrste kuglastih ventila od mesinga, kao nprMesingani ženski i muški mini kuglični ventil,Kuglični ventil s ravnom cijevi od mesinga s dvostrukim ferulom, iKuglični ventil za zatvaranje od mesinga. Ovi ventili su dizajnirani da obezbede pouzdanu i efikasnu kontrolu protoka u različitim primenama.
Kontaktirajte nas za nabavku
Ako ste zainteresirani za kupovinu mesinganih trosmjernih kuglastih ventila ženski x ženski ili bilo koji od naših drugih proizvoda, slobodno nas kontaktirajte. Naš tim stručnjaka može vam pomoći da odaberete pravi ventil za vašu primjenu i ponuditi vam konkurentnu ponudu. Radujemo se saradnji s vama kako bismo zadovoljili vaše potrebe kontrole tekućine.
Reference
- Crane Technical Paper No. 410, Protok fluida kroz ventile, spojeve i cijevi
- Priručnik za ventile, 4. izdanje, Leslie E. Kelm i Robert E. Kelm
